Mengenal Thimble Sling: Pengertian, Manfaat, dan Aplikasinya

Pernahkah mereka bertanya mengapa loop pada wire rope mudah rusak tanpa perlindungan? Pertanyaan ini menantang asumsi umum dan mendorong pembaca menilai kembali keamanan pengangkatan.

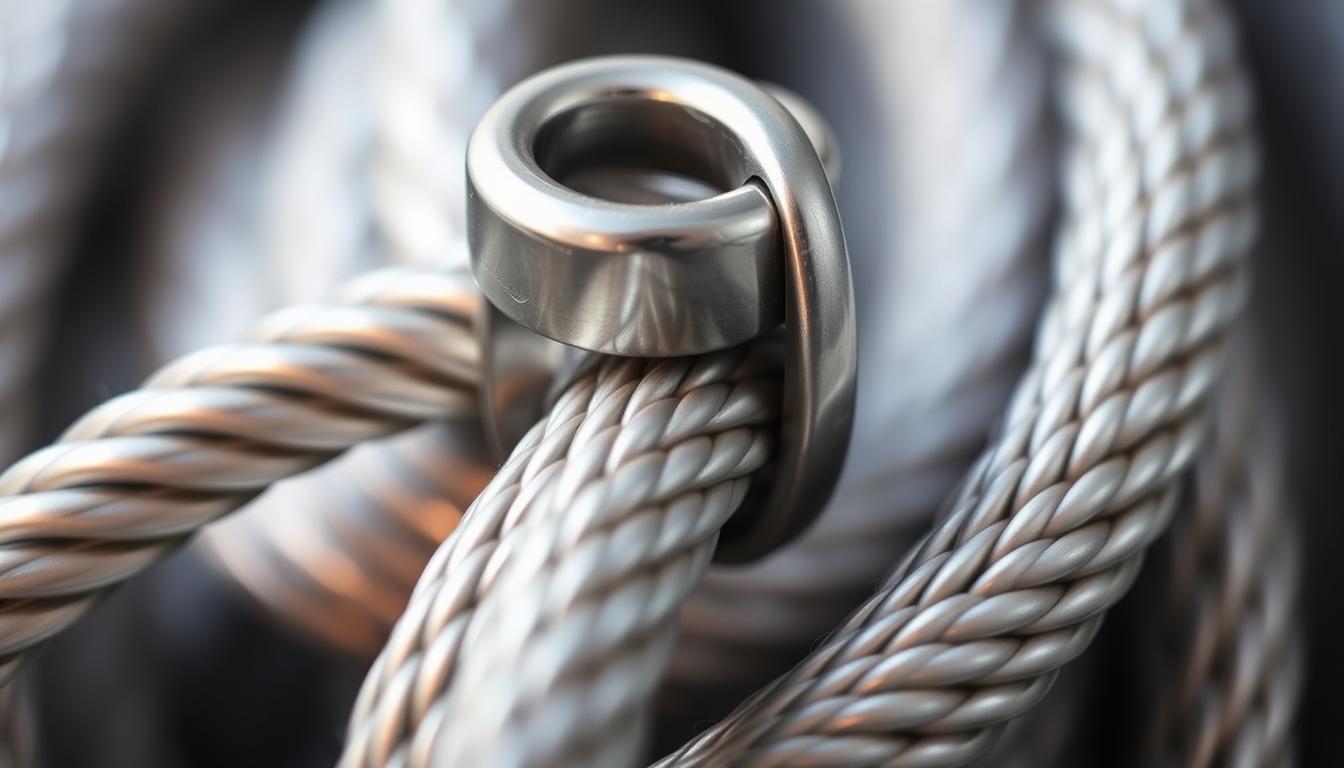

Komponen ini, yang dikenal sebagai thimble, dipasang di dalam loop untuk menjaga bentuk eye tetap bulat. Ia melindungi wire dari gesekan dan tekanan, sehingga mengurangi risiko keausan pada titik kontak.

Manfaat praktisnya termasuk distribusi beban yang lebih merata, peningkatan umur pakai rope, dan tambahan perlindungan tambahan saat operasi pengangkatan. Di banyak industri seperti konstruksi, pelabuhan, dan pertambangan, komponen ini penting untuk menangani beban berat dan lingkungan dengan korosi.

Jenis material beragam, dari galvanized dan stainless 304/316 hingga nylon untuk tugas ringan. Pemasangan yang benar dan pemeriksaan rutin sesuai standar ASTM, EN, dan SNI menjamin kinerja dan mencegah kecelakaan.

Pengertian thimble untuk wire rope dan peran krusialnya di rigging

Bagian kecil namun vital ini menjaga integritas loop pada rope saat mengangkat beban. Thimble adalah sisipan berbentuk cekungan huruf U yang dimasukkan ke dalam eye pada wire rope untuk melindungi loop dari gesekan langsung dan tekanan terlokalisasi.

Apa itu: bentuk, fungsi dasar, dan cara kerja di loop

Sisipan U menahan radius tekuk minimum sehingga mempertahankan bentuk eye. Dengan demikian, serat wire tidak bergesekan langsung dengan hook atau shackle.

Manfaat utama

Fungsi dasar meliputi melindungi, menjaga bentuk, dan menstabilkan loop. Ini mengurangi titik tegangan yang menyebabkan keausan.

Dampak pada keamanan dan distribusi beban

Pemilihan thimble sesuai diameter rope penting; thimble standar cocok untuk aplikasi ringan-menengah, sedangkan jenis heavy duty diperlukan untuk beban berat. Ketika eye tetap bulat, beban terdistribusi merata dan risiko kegagalan berkurang.

Melindungi loop dari akibat gesekan dan tekanan.
Mencegah deformasi dan memperpanjang umur pakai rope.
Direkomendasikan untuk penggunaan rigging yang mengutamakan keselamatan operasional.

thimble sling dalam praktik: kapan digunakan dan kenapa penting

Komponen pelindung pada ujung loop wire rope sering dipakai ketika keselamatan dan daya tahan menjadi prioritas. Di lapangan, ia muncul pada pekerjaan pengangkatan, towing, penambatan, dan koneksi rigging di konstruksi.

Kondisi penggunaan umum

Untuk pengangkatan dan pengangkatan beban yang sering bergerak, material heavy duty direkomendasikan karena menahan kejutan dan frekuensi sambung-lepas tinggi.

Di sisi lain, light duty cocok aplikasi untuk instalasi statis atau beban ringan yang jarang dipindah.

Cocok aplikasi: statis vs dinamis

Pada aplikasi dinamis, perubahan beban dan tekanan pada loop menuntut kekuatan lebih tinggi dan kompabilitas dengan shackle atau hook yang pas.

Lingkungan maritim dan area lembap memerlukan pilihan material tahan korosi seperti stainless atau hot-dip galvanized.

Penggunaan pada towing mengurangi gesekan titik jangkar dan memperpanjang umur wire rope.
Kompatibilitas dimensi menghindari celah berlebih yang merusak kawat saat beban berat.
Inspeksi lapangan menentukan penggunaan thimble dan material yang tepat untuk menghindari korosi dan degradasi.

Untuk referensi tentang jenis dan aplikasi, lihat jenis sling tali baja dan panduan wire sling untuk detail teknis lebih lanjut.

Ragam jenis thimble: pilih sesuai kebutuhan beban dan operasional

Variasi model tersedia untuk menyesuaikan kapasitas beban dan kondisi operasional lapangan. Pilihan material dan bentuk menentukan fungsi thimble serta perlindungan tambahan pada loop wire rope.

Thimble standar untuk aplikasi ringan-menengah

Model standar ideal untuk tugas dengan beban ringan hingga menengah. Ia menjaga bentuk eye dan mengurangi keausan pada titik kontak.

Heavy-duty dan heavy duty closed

Versi heavy-duty dibuat untuk industri berat dengan dinding tebal dan kekuatan tinggi.

Heavy duty closed memiliki ujung tertutup, cocok untuk pengecoran dan beban sangat berat yang memerlukan ketahanan struktural ekstra.

Solid/galvanized dan standar DIN 3091

Solid atau galvanized cocok untuk lingkungan lembap dan laut karena ketahanan korosi lebih baik.

Opsi sesuai DIN 3091 dipilih pada crane dan pendant karena konsistensi standar dan kebutuhan kekuatan.

Thimble stainless 304 vs 316

Stainless 304 menawarkan ketahanan korosi untuk penggunaan umum.

Stainless 316 direkomendasikan untuk kondisi air asin atau offshore karena proteksi korosi yang lebih tinggi.

Nylon dan aluminium untuk bobot ringan

Nylon atau aluminium menjadi pilihan saat pengurangan bobot penting. Keduanya memberikan perlindungan dasar pada eye pada aplikasi ringan.

Padankan setiap jenis dengan diameter rope yang tepat untuk dudukan pas.
Pilih berdasarkan frekuensi pemakaian, beban, dan risiko korosi di lokasi kerja.
Contoh aplikasi: konstruksi ringan (standar), pengangkutan berat (heavy-duty), pelabuhan/offshore (stainless 316).

Untuk referensi lebih lanjut tentang jenis thimble dan fungsinya, lihat panduan teknis terkait.

Material, daya tahan, dan lingkungan kerja: apa yang perlu dipertimbangkan

Memilih material yang tepat menentukan umur layanan dan ketahanan komponen pada kondisi lapangan. Keputusan ini harus menimbang korosi, profil beban, serta frekuensi penggunaan.

Galvanis vs hot-dip galvanized

Galvanis biasa memberi lapisan tipis seng dengan biaya rendah. Hot-dip galvanized menyediakan lapisan lebih tebal dan lebih tahan terhadap korosi di luar ruangan.

Pilihan hot-dip sering lebih ekonomis dibanding stainless untuk aplikasi outdoor yang tidak menuntut ketahanan ekstrim.

Stainless 304 vs 316

Thimble stainless 304 cocok untuk kelembapan tinggi umum. Versi 316 unggul di air asin dan lingkungan laut.

Light duty vs heavy duty

Perbedaan utama adalah ketebalan dinding dan kemampuan menahan deformasi. Heavy duty menawarkan kekuatan lebih tinggi saat ada tekanan dinamis dan mengurangi risiko kerusakan wire rope.

Catatan korosi permukaan

Komponen galvanis bisa menunjukkan karat permukaan pada titik kontak. Biasanya noda ini hilang saat dimuat dan tidak mengurangi performa. Namun, pemilihan material harus selaras dengan lingkungan kerja agar daya tahan dan fungsi mencegah keausan dan mencegah kerusakan tetap optimal.

Panduan pemasangan thimble yang benar untuk menjaga integritas sling

Pemasangan yang tepat mempertahankan kekuatan sambungan dan mengurangi titik tekanan pada loop. Panduan singkat berikut membantu teknisi melakukan pemasangan yang konsisten dan aman.

Langkah umum: membentuk loop, memasang insert, dan penguncian

Buat eye dengan membalik ujung wire rope sesuai radius yang direkomendasikan. Tempatkan thimble rapat di lekukan agar melindungi loop dari gesekan dan tekanan lokal.

Kunci sambungan menggunakan ferrule (swaging) atau wire rope clip sesuai preferensi aplikasi. Pastikan semua komponen sejajar dan simetris.

Memasang dengan ferrule: swaging dan uji beban

Gunakan alat swaging yang sesuai untuk menekan ferrule sampai menjepit kawat dengan kuat.

Lakukan uji beban minimal setara atau lebih besar dari beban kerja untuk verifikasi. Dokumentasikan hasil dan torsi jika diperlukan.

Memasang dengan wire rope clip: jumlah, jarak, dan torsi

Pasang jumlah clip yang memadai; jarak antar clip sekitar 6–7 kali diameter rope. Pasang arah yang benar: saddle pada bagian working end.

Kencangkan mur sesuai torsi rekomendasi produsen dan lakukan re-torque setelah uji beban karena kawat dapat mengendur.

Penyesuaian ukuran saat pakai wire rope berlapis vinil

Ukur diameter total (inti + lapisan) ketika memilih ukuran insert. Misalnya kabel vinyl 5/16″ dengan diameter total 3/8″ memerlukan thimble 3/8″.

Kontrol tekanan pada ferrule dan clip penting untuk mempertahankan fungsi sambungan dan mengurangi risiko saat pengangkatan.

Gunakan APD dan periksa semua komponen sebelum operasi.
Catat torsi dan hasil uji beban untuk audit keselamatan.

Keamanan, inspeksi, dan perawatan untuk mengurangi risiko

Keselamatan rigging dimulai dari kebiasaan inspeksi yang konsisten dan kepatuhan pada standar teknis. Kepatuhan pada ASTM, EN, dan SNI memastikan kualitas komponen dan mengurangi risiko kegagalan di lapangan.

Standar dan kepatuhan

Standar seperti ASTM, EN, dan SNI wajib dijadikan rujukan saat memilih dan memasang komponen. Dokumen ini membantu menentukan jenis material, torsi, dan uji beban yang tepat.

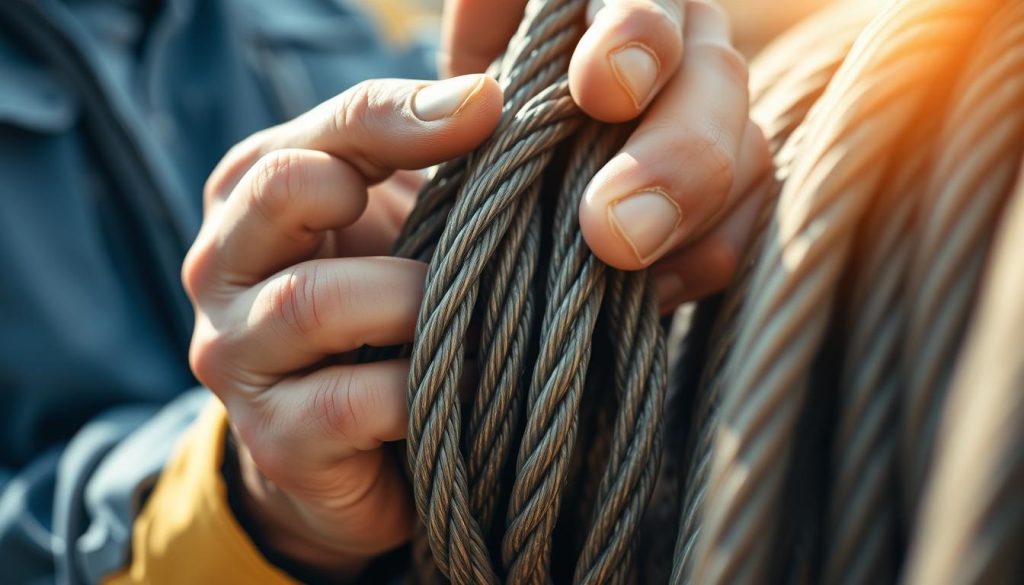

Inspeksi rutin

Agenda inspeksi harus mencakup cek keausan, retak, deformasi lengkung, serta korosi pada area loop dan pengunci (ferrule/clip).

Periksa juga kondisi wire rope di sekitar kontak. Catat temuan dan frekuensi penggantian untuk program pemeliharaan preventif.

Kesalahan umum pemasangan

Hindari ukuran insert yang tidak sesuai diameter wire rope, jumlah klip kurang, jarak klip tidak tepat, atau torsi keliru.

Larangan reuse komponen yang aus atau menunjukkan kerusakan wire pada area kontak.
Tindakan korektif segera bila ditemukan deformasi untuk mencegah kerusakan saat menangani beban berat.
Edukasi teknisi tentang praktik pemasangan dan pencatatan beban serta siklus operasi.

Strategi pemilihan thimble sling untuk industri di Indonesia

Langkah awal adalah menghitung WLL dan menyesuaikannya dengan diameter wire rope yang dipakai.

Kriteria pemilihan: diameter, beban, dan lingkungan

Pilih ukuran sesuai diameter rope agar loop pas dan tidak menimbulkan tekanan lokal. Tentukan karakter beban: statis atau dinamis.

Material disesuaikan dengan lingkungan kerja; hot-dip galvanized ekonomis untuk outdoor, sedangkan stainless 316 lebih baik melawan korosi di laut.

Sektor aplikasi di lapangan

Berikut contoh kebutuhan sektor di Indonesia dan pilihan thimble aplikasi yang cocok:

Sektor	Kebutuhan Utama	Material Rekomendasi
Konstruksi	Kekuatan untuk pengangkatan dan beban berat	Heavy duty galvanis / solid
Pertambangan	Daya tahan terhadap keausan dan kejutan	Heavy duty galvanized atau stainless
Maritim / Offshore	Resistensi korosi di air asin	Stainless 316
Pelabuhan	Frekuensi sambung-lepas dan kontak kasar	Hot-dip galvanized / stainless

Kompatibilitas hardware

Periksa radius shackle dan hook terhadap loop agar tidak ada celah yang merusak wire. Sesuaikan jumlah clip dan torsi ferrule sesuai standar pemasangan.

Pastikan kekuatan jenis insert kompatibel dengan metode koneksi yang sering digunakan.
Evaluasi biaya-kinerja: thimble sesuai dapat memperpanjang umur layanan tanpa mengurangi keselamatan.
Minta sertifikat material dan standar rujukan saat pengadaan, lalu jadwalkan inspeksi rutin.

Langkah tepat agar wire rope lebih tahan lama dan operasi tetap aman

Langkah praktis berikut membantu memperpanjang umur pakai wire rope dan menjaga operasi tetap aman.

Pastikan ukuran thimble sesuai diameter wire rope dan pilih material sesuai standar (ASTM/EN/SNI). Pemasangan rapih dan uji beban setelah swaging atau pengencangan clip memastikan fungsi nya saat pengangkatan.

Lakukan inspeksi rutin pada thimble wire, loop, dan pengunci untuk mendeteksi keausan atau deformasi. Hindari penggunaan ulang komponen yang rusak untuk mencegah kerusakan wire rope akibat gesekan langsung.

Perawatan preventif termasuk pembersihan area loop, pelumasan sesuai rekomendasi produsen, dan penyimpanan kering untuk memperpanjang umur. Untuk kabel berlapis vinil, verifikasi ukuran berdasarkan diameter total agar dudukan presisi.

Checklist singkat: ukuran benar, standar terpenuhi, pemasangan rapih, torsi tercapai, uji beban lulus, inspeksi rutin — semua untuk meningkatkan daya tahan dan mengurangi risiko saat beban diangkat. Untuk panduan ukuran terkait, lihat ukuran tali nilon.

FAQ

Apa fungsi utama thimble pada loop wire rope?

Thimble berfungsi melindungi loop atau eye pada wire rope dari gesekan langsung, mempertahankan bentuk lingkaran, dan mengurangi keausan sehingga memperpanjang umur pakai kabel serta mencegah kerusakan saat mengangkat beban.

Kapan sebaiknya menggunakan thimble dalam aplikasi rigging?

Thimble digunakan saat loop wire rope menahan beban, sering digerakkan, atau terhubung ke shackle dan hook. Aplikasi umum meliputi lifting, towing, penambatan, dan konstruksi untuk mengurangi risiko pemotongan atau deformasi pada titik sambungan.

Apa perbedaan antara thimble standar dan heavy-duty?

Thimble standar cocok untuk aplikasi ringan hingga menengah dengan beban lebih rendah. Heavy-duty didesain untuk tugas berat dengan ketebalan dan kekuatan lebih besar, mampu menahan tekanan tinggi dan mengurangi deformasi pada beban berat.

Jenis material apa yang tersedia dan kapan memilih stainless steel 316 dibanding 304?

Material umum termasuk galvanis, hot-dip galvanized, stainless steel 304, dan 316. Stainless 316 direkomendasikan untuk lingkungan korosif atau air asin (offshore dan maritim) karena ketahanan korosinya lebih baik dibanding 304.

Bagaimana pemasangan thimble yang benar dengan ferrule (swage)?

Langkah umum meliputi membentuk loop sesuai ukuran thimble, memasukkan thimble ke dalam loop, lalu melakukan swaging/crimping pada ferrule sesuai spesifikasi. Setelah itu lakukan uji beban untuk memastikan integritas sambungan sebelum digunakan operasional.

Bolehkah menggunakan wire rope clip tanpa thimble?

Disarankan selalu memakai pelindung seperti thimble saat menggunakan wire rope clip. Tanpa thimble, clip akan menekan langsung pada wire rope sehingga mempercepat keausan dan meningkatkan risiko kerusakan pada loop.

Bagaimana cara memilih thimble yang cocok untuk aplikasi statis vs dinamis?

Untuk aplikasi dinamis dan sering sambung-lepas, pilih thimble heavy-duty atau berbahan tahan korosi yang mampu meredam gesekan berulang. Untuk beban statis ringan, thimble standar atau aluminium/nylon bisa cukup asalkan sesuai kapasitas beban dan lingkungan kerja.

Apa tanda thimble atau wire rope harus diganti?

Gantilah bila terlihat deformasi thimble, retak, korosi berat, atau keausan signifikan pada wire rope di area loop. Jika loop kehilangan bentuk, ada pemendekan serat, atau thimble rusak, sebaiknya tidak digunakan kembali.

Standar apa yang relevan untuk penggunaan dan inspeksi thimble di Indonesia?

Standar yang sering dijadikan acuan mencakup ASTM, EN, serta SNI untuk memastikan kepatuhan material, metode pengujian, dan praktik inspeksi rutin. Kepatuhan membantu mengurangi risiko kegagalan saat pengangkatan beban.

Bagaimana perbedaan galvanis vs hot-dip galvanized dalam hal ketahanan korosi?

Galvanis umumnya memberikan lapisan pelindung tipis dengan biaya lebih rendah. Hot-dip galvanized memiliki lapisan seng lebih tebal dan tahan lama terhadap korosi, cocok untuk lingkungan lembap atau paparan luar ruangan.

Apakah ada thimble yang ringan untuk aplikasi non-kritis?

Ya, tersedia opsi nylon atau aluminium yang ringan dan cocok untuk tugas ringan atau aplikasi non-kritis di mana beban dan risiko korosi rendah. Pilihan ini membantu mengurangi bobot sambil tetap memberi perlindungan dasar pada loop.

Bagaimana thimble meningkatkan keamanan saat pengangkatan beban berat?

Dengan mempertahankan bentuk loop dan mendistribusikan tekanan secara merata, thimble mengurangi titik stres pada wire rope. Hal ini menurunkan kemungkinan pemotongan serat, mengurangi keausan, dan meningkatkan stabilitas beban selama operasi.

Apa kesalahan pemasangan yang sering terjadi dan harus dihindari?

Kesalahan umum meliputi penggunaan ukuran thimble yang tidak sesuai, pemasangan ferrule atau clip yang tidak cukup kuat, jarak clip tidak tepat, serta melewatkan uji beban setelah pemasangan. Semua ini dapat memperpendek umur pakai dan membahayakan operasi.

Bagaimana memilih thimble berdasarkan diameter wire rope dan beban kerja?

Pilih thimble yang sesuai diameter wire rope dan kapasitas beban kerja sesuai tabel teknis produsennya. Pastikan margin keamanan dan kompatibilitas dengan hardware lain seperti shackle, hook, dan ferrule agar daya tahan dan keselamatan terjaga.

Apakah thimble membantu mengurangi keausan akibat gesekan dengan shackle atau hook?

Ya, pelindung ini membuat permukaan kontak lebih keras dan membatasi gesekan langsung pada serat kabel. Ini mengurangi keausan lokal dan membantu mempertahankan kekuatan serta umur pakai wire rope dalam jangka panjang.
